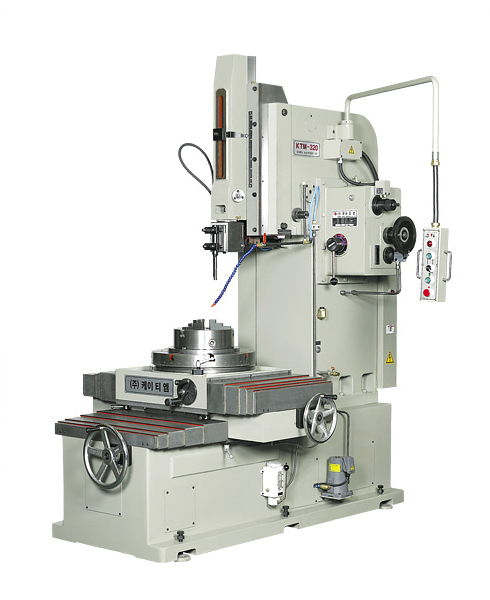

SLOTTER MACHINE
KTM-320
- Slide way은 고주파 열처리 및 연삭이되어 내구성이 우수합니다.
- Ram의 조정이 0˚~10˚이내의 Taper가공이 가능합니다.
- 유압자동으로 인한 바이트 도피 장치 및 절삭유공급 장치로 공구 수명이 연장됩니다.
- 링크시스템의 RAM은 절삭 가공 후 급속 복귀하므로 시간절약 및 강력절삭에 적합합니다.
- 견고성과 내마모성이 뛰어나 중절삭 및 정밀가공에 적합합니다.
- Slide ways treated with high-frequency heat and ground.
- Possible to taper within 0˚~10˚through RAM adjustment.
- Hydraulic cutting tool draft device and cutting oil
- feeder resulting in longer lifetime of tools.
- Link system's RAM suitable for timesaving effect and powerful machining since it returns rapidly after machining.
| 최대가공깊이 | Maximum storke | 320mm |
|---|---|---|
| 테이퍼가공범위 | Tilting of ram | 0˚~ 10˚ |
| 헤드조정범위 | Vertical adjustment of ram | 400mm |
| 가공물 최대높이 | Ram guide to table surface | 600mm |
| 행정속도범위 | Range of stroke speed | 21-93SPM |
| 테이블의 직경 | Diameter of table | Ø530mm |
| 좌우이송거리 | Longitudinal traverse | 460mm |
| 전후이송거리 | Cross traverse | 500mm |
| 테이블과 공구대의 최대거리 | Max. tool post to table surface | 800mm |
| 공구대와 칼럼의 거리 | Tool post face to column | 620mm |
| 테이블 중심과 칼럼간의 거리 | Table center to column | 250~900mm |
| 주모터 | Main motor | 3.7Kw(HP) |
| 공구홀더 최대직경 | Max. tool shank size | Ø50mm |
| 설치면적 | Floor space | 1,600mm x 2,300mm x 2,300mm |
| 중량 | About net weight | 4,800kg |

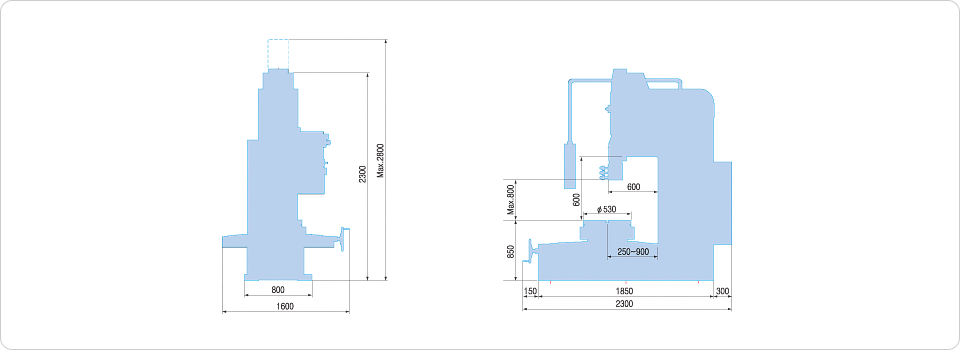

외형도 (Dimension)
