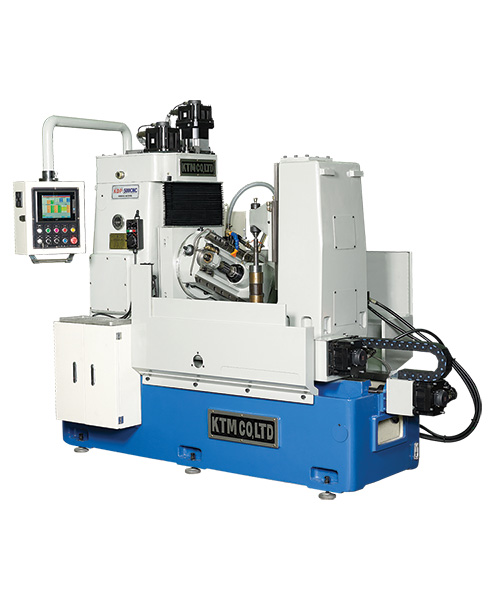

CNC GEAR HOBBING MACHINE
KDP-500CNC
■ 범용 Hobbing에서 CNC로 혁신화
- 써보 전용 프로그램 구성으로 손쉬운 입력과 작업자의 편의성으로 생산성이 향상되어 이윤 창출을 할 수 있습니다.
- Slide way는 고주파 열처리 연삭이 되어 내구성과 내마모성이 우수합니다.
- 호브(주축) 속도 조정이 원활하므로 호브 수명이 연장됩니다.
- 4축제어 써보로 정밀작업 1커팅~3커팅까지 작업이 가능하여 고품질이 보장됩니다.
- 테이블은 백래쉬를 최소화하기 위해 열처리 연마된 듀얼리드 웜나사에 의해 구동됩니다. 수년간 사용 후에 백래쉬 조정이 필요하면 마스터웜을 축방향으로 미세하게 움직여 외부에서 손쉽게 조절할 수 있습니다.
- 축기어의 잇수가 다른 2단 가공시 공작물을 클램프로 고정하여 한번에 2단 가공이 가능하며, 두번의 번거로운 작업을 한번의 프로그램으로 축소시켜 생산성을 높여줍니다.
비교표
| 수동 Hobbing | CNC Hobbing |
|---|---|
| 가동데이터에 의해 첸지기어 교환 | 첸지기어 교환 없이 간단한 프로그램 설정으로 가공 |
| 숙련공에 의한 가공 | 비숙련공도 조작 가능 |
| 기어 동력 부위 기름 공급으로 기름 누수 | 첸지기어가 없으므로 기름 누수 없음 |
| 주변 작업환경이 좋지 않음 | 깨끗한 작업현장 유지 |
| 가공시간이 오래 걸림 | 가공시간 단축 |
| 수동 메모리 절입 | 프로그램 수치 입력으로 간편 |
| 수동 핸들 사용으로 불편함 | MPG 사용으로 간편 |
※ 기존의 쓰는 장비를 CNC 부착 가능

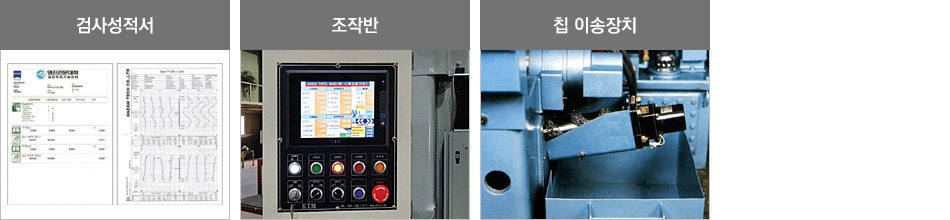

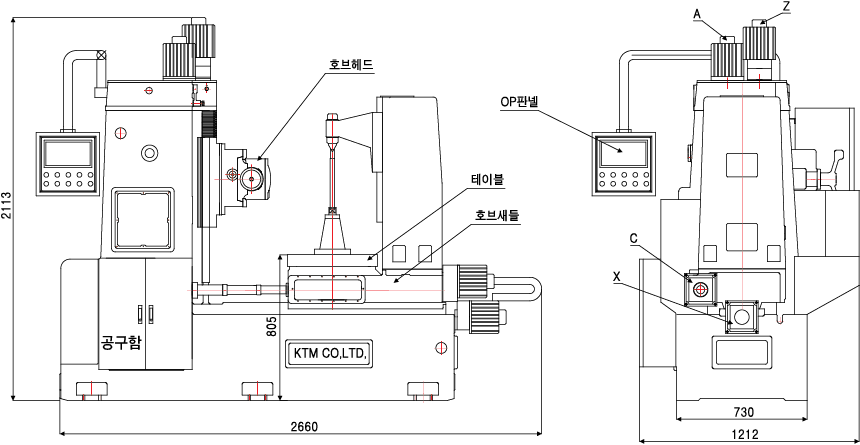

외형도 (Dimension)
사양 (Specification)
| 구분 | 사양 | |
|---|---|---|
| 호빙 용량 | 지지대 없을 때 최대 직경 | 660m (26˝) |
| 지지대 있을 때 최대 직경 | 490m (19 1/4˝) | |
| 최대 피치 | MP6 (DP4) | |
| 호브 새들의 최대 이송거리 | 380m (15.35˝) | |
| 테이블 직경 | 495m (19 1/2˝) | |
| 호브의 최대 직경 | 120m (4 11/16˝) | |
| 호브의 최대 길이 | 120m (4 11/16˝) | |
| 호브 속도 | 0~350 RPM | |
| 호브 아버(축) 직경 (표준 부속품) | Ø22, Ø27, Ø32mm (7/8˝, 1˝, 1 1/4˝) | |
| 작업 아버(축) 직경 (표준 부속품) | Ø32mm (1 1/4˝) | |
| 서보 모터 | A축 5kW, C축 5kW, X축 2kW, Y축 2kW, | |
| 바닥 공간 (설치면적) | 3,000×2,000mm | |
| 기계높이 | 2,113mm | |
| 순중량 | 4,900kg (10,340lbs) | |
부속품
| 표준부속품 | 특별부속품 | ||
|---|---|---|---|
| 전기 장비(PC 회로) | 1세트 | 유압 작업 피스 클램핑 부대설비 | - |
| 냉각수 공급시스템 | 1유닛 | 작업 스태드 | 6개 |
| 부속 공구 | 1세트 | 칩 이송 부대설비 | - |
| 유압장치 | 1세트 | 지그 및 작업물 고정장치 | - |
| 사용 매뉴얼 책자 | 1권 | ||
| 작업등 | 1세트 | ||
| 호브 아버(축) | 3세트 | ||
| 작업 아버(축) | 1세트 | ||
