SLOTTER MACHINE

KTM-400NC-3축

  • Slide way은 고주파 열처리 및 연삭이 되어 내구성이 우수합니다.
  • Ram의 조정이 0˚~10˚이내의 Taper가공이 가능합니다.
  • 유압자동으로 인한 바이트 도피 장치 및 절삭유공급 장치로 공구 수명이 연장됩니다.
  • 링크시스템의 RAM은 절삭 가공 후 급속 복귀하므로 시간절약 및 강력절삭에 적합합니다.

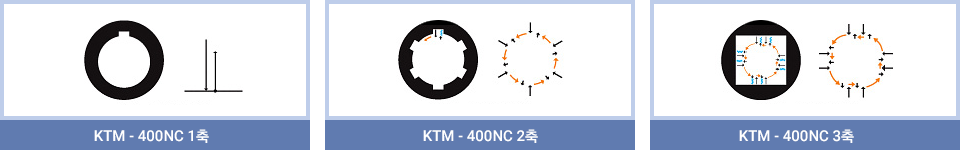

  • 3축 제어로써 넓은 키 사각 등분이 정확하여 정밀작업에 적합합니다.
  • 전용프로그램이 구성되어 미숙련공도 작업을 쉽게 할 수 있어 편리합니다.
  • Slide ways treated with high-frequency heat and ground.
  • Possible to taper within 0˚~10˚through RAM adjustment.
  • Hydraulic cutting tool draft device and cutting oil feeder resulting in longer lifetime of tools.
  • Link system's RAM suitable for timesaving effect and powerful machining since it returns rapidly after machining.
최대가공 깊이 max. stroke 400mm
테이퍼 가공 범위 tilting of ram 0~10˚
헤드 조정 범위 vertical adjustment of ram 450mm
가공물 최대 높이 ram guide to table surface 630mm
행정 속도 범위 range of stroke speed 15~72 SPM
테이블 직경 diameter of table Ø600mm
좌∙우 이송 거리 longitudinal traverse 500mm
전∙후 이송 거리 cross traverse 650mm
테이블과 공구대의 최대 거리 max. tool post to table surface 980mm
공구대와 칼럼의 거리 tool post face to column 625mm
테이블 중심과 칼럼의 거리 table center to column 450~1100mm
주모터 main motor 5.5kw(HP)
공구홀더 최대 직경 max. tool shank size Ø60mm
설치면적 floor space 1,800mm×2,800mm×3,400mm
중량 about net weight 4,450kg

외형도 (Dimension)
